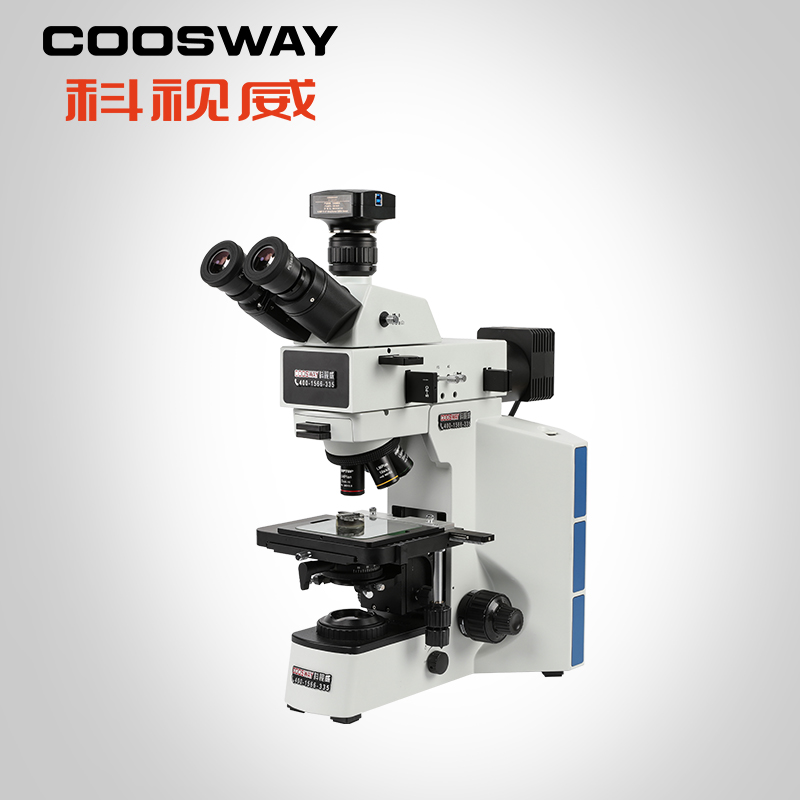

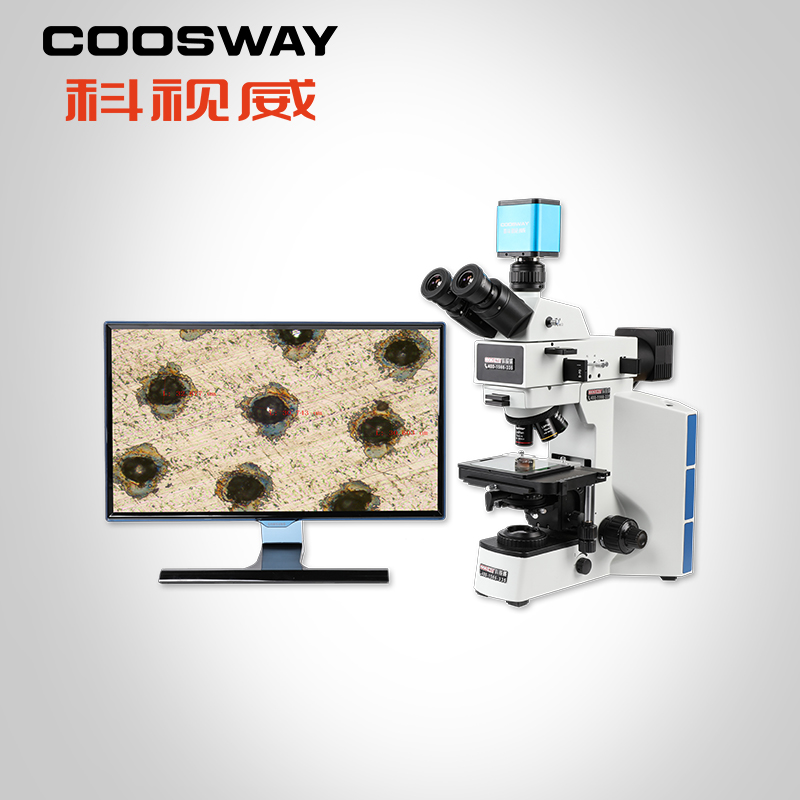

專業偏光金相顯微鏡CSW-E400M技術參數 | ||
光學放大倍數 | 50x-500x 選配可達:2000x | |
數字放大倍 | 200x-2000x 選配可達:9000x | |
觀察頭 | 30°傾斜,無限遠鉸鏈三目觀察筒,瞳距調節:54mm~75mm,單邊視度調節:±5屈光度,兩檔分光比R:T=100:0或50:50 | |
目鏡 | 高眼點大視野平場目鏡PL10X22mm | |
物鏡 | 無限遠長工作距平場消色差金相物鏡5X, LMPL5X/0.15 WD10.8mm | |
無限遠長工作距平場消色差金相物鏡10X,LMPL10X/0.3 WD12.2mm | ||
無限遠長工作距平場消色差金相物鏡20X,LMPL20X/0.45 WD4mm | ||
無限遠長工作距平場半復消金相物鏡50X,LMPL50X/0.55 WD7.9mm | ||
物鏡轉換器 | 內定位五孔轉換器 | |
粗微調焦機構 | 透反兩用機架,低手位粗微同軸調焦機構,粗調行程28mm,微調精度0.002mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。帶平臺位置上下調節機構,樣品高度28mm | |
載物臺 | 雙層機械移動平臺,低手位X、Y方向同軸調節;平臺面積175X145mm,移動范圍:76mmX42mm可配反射用金屬載物臺板,透反兩用玻璃載物臺板 | |
上照明系統 | 自適應寬電壓100V-240V_AC50/60Hz,反射燈室,單顆大功率5WLED,暖色,柯拉照明,帶視場光闌與孔徑光闌,中心可調,帶斜照明裝置 | |
下照明系統(定制) | 自適應寬電壓100V-240V_AC50/60Hz,透射燈室,單顆大功率5WLED,白色 | |
聚光鏡 | 透射用搖出式消色差聚光鏡(N.A0.9),帶可變孔徑光闌,中心可調 | |
其他光學附件 | 攝影攝像附件:0.5X C接口,可調焦 | |
高精度測微尺,格值0.01mm | ||
工業相機 | 傳感器 | 1/1.8英寸 靶面對焦線:8.86mm 索尼芯片 |
像元尺寸 | 2.0μm x 2.0μm | |
分辨率 | 3840*2160/1920*1080可選 | |
輸出幀率 | 60幀率/秒 | |
曝光方式 | 逐行曝光 | |
數據保存 | 帶測量結果圖像或者EXCEL數據保存 | |
測量功能 | 內置專業V6版測量軟件 | |
錄像功能 | 有 | |
拍照功能 | 有 | |
輸出接口 | HDMI接口、USB2.0接口、USB3.0接口、千兆網口 | |
鏡頭接口 | 標準C接口 | |
支持設備 | 顯示器(含HDMI高清接口)、電腦主機 | |
操作方式 | 鼠標操作 | |
軟件升級 | 支持軟件遠程升級 | |
功能 | 實時圖像顯示,具備圖像拍照、U盤存儲、錄像、測量數據表格存儲。 凍結功能、自動白平衡、自動曝光、亮度可調、消反光調節、黑白/彩色模式切換、橫豎十字線任意增加、可水平上下移動、自動尋邊。 測量工具:長度測量/圓直徑、周長、面積測量/矩形長、寬、周長、面積測量/多邊形周長、面積測量/圓心距測量/圓弧弧度、弧長測量/直線夾角、圓內角測量等,測量精度達1微米。 | |
主要適用行業 | 電鍍行業,PCB板鍍層厚度測量,金屬結構分析,粉末顆粒觀察,廣泛用于科學教研、金相分析、工業檢測、5G行業等領域。 |
