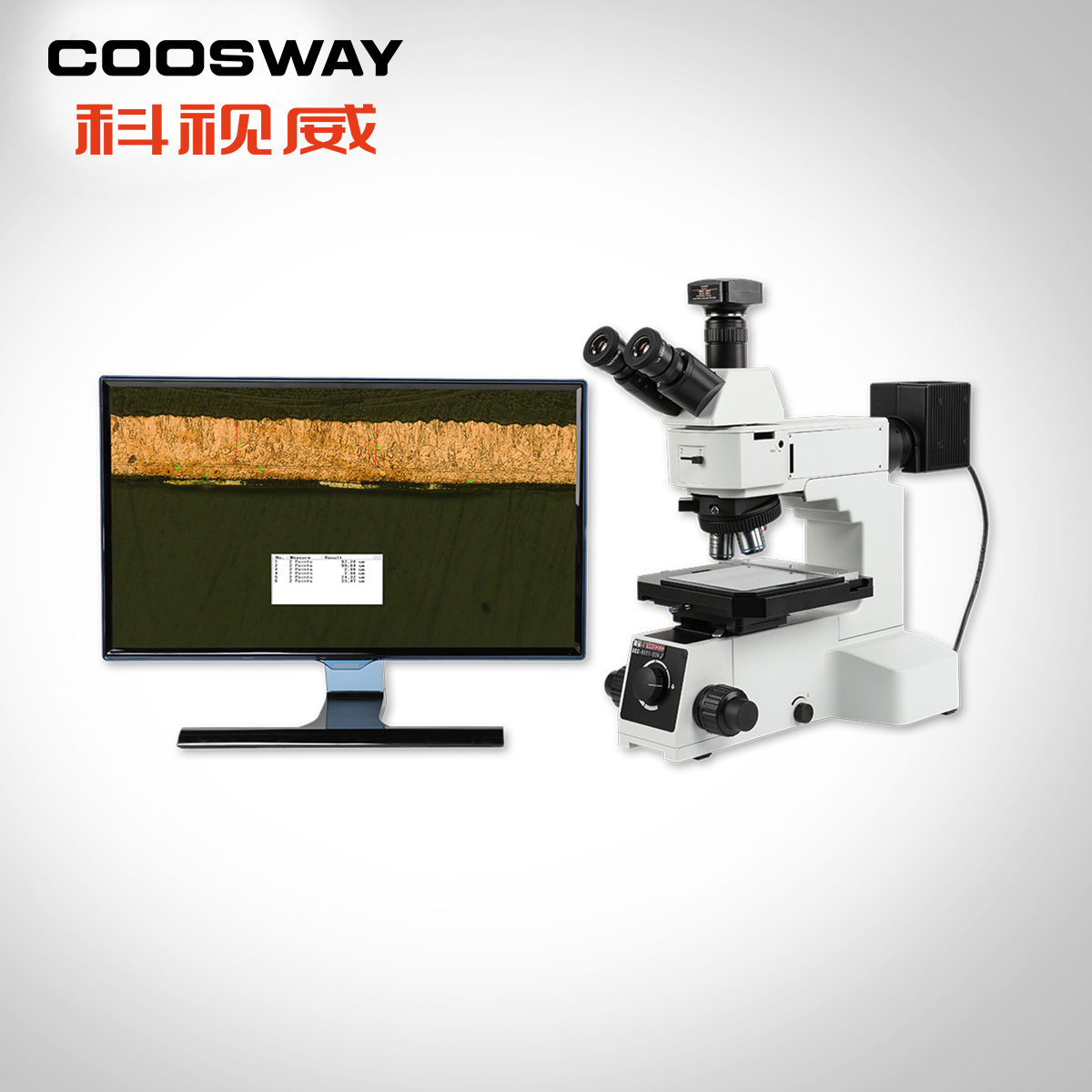

研究級金相顯微鏡CSW-S600BD技術參數 | ||
光學放大倍數 | 50x-500x 選配可達:2000x | |
數字放大倍數 | 190x-1900x 選配可達:4000x | |
觀察頭 | 30°傾斜,倒像,無限遠鉸鏈三通觀察筒,瞳距調節 :50-76mm,三檔分光比 0:100 ;20:80 ;100:0(支持 25/26.5mm 視場) | |
目鏡 | 高眼點大視野平場目鏡PL10X22mm | |
物鏡 | 無限遠長工作距平場消色差金相物鏡5X-DIC(明暗場)LMP5X/0.15 WD9mm | |
無限遠長工作距平場消色差金相物鏡10X-DIC(明暗場)LMP10X/0.3 WD9mm | ||
無限遠長工作距平場消色差金相物鏡20X-DIC(明暗場)LMP20X/0.45 WD3.4mm | ||
無限遠長工作距平場半復消金相物鏡50X(明暗場)LMPLFL50X/0.55 WD7.5mm | ||
物鏡轉換器 | 內定位五孔明暗場轉換器,帶 DIC 插槽 | |
粗微調焦機構 | 透、反射式機架,前置低手位粗微同軸調焦機構。粗調行程33mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置 . 內置100-240V寬電壓系統,5W 暖色LED透射光照明系統,上下光獨立可控 | |
載物臺 | 4”雙層機械移動平臺,行程105x 105mm,帶玻璃平臺,右手位X、Y移動手輪,配平臺接口 | |
上照明系統 | 明暗場反射照明器 , 帶可變孔徑光闌,視場光闌 , 中心均可調 ;帶明暗場照明切換裝置 ;帶濾色片插槽與偏光裝置插槽 | |
下照明系統 | 單顆大功率5W LED,白色,光強連續可調,N.A.0.5聚光鏡,帶可變孔徑光闌。 | |
其他光學附件 | 攝影攝像附件:0.5X C接口,可調焦 | |
高精度測微尺,格值0.01mm | ||
鼠標、鼠標墊子、HDMI線、U盤、網線等 | ||
工業相機 | 傳感器 | 1/1.8英寸 靶面對焦線:8.86mm 索尼芯片 |
像元尺寸 | 2.0μm x 2.0μm | |
分辨率 | 3840*2160/1920*1080可選 | |
輸出幀率 | 60幀率/秒 | |
曝光方式 | 逐行曝光 | |
數據保存 | 帶測量結果圖像或者EXCEL數據保存 | |
測量功能 | 內置專業V6版測量軟件 | |
錄像功能 | 有 | |
拍照功能 | 有 | |
輸出接口 | HDMI接口、USB3.0接口、千兆網口 | |
鏡頭接口 | 標準C接口 | |
支持設備 | 顯示器(含HDMI高清接口)、電腦主機 | |
操作方式 | 鼠標操作 | |
軟件升級 | 支持軟件遠程升級 | |
功能 | 實時圖像顯示,具備圖像拍照、U盤存儲、錄像、測量數據表格存儲。 凍結功能、自動白平衡、自動曝光、亮度可調、消反光調節、黑白/彩色模式切換、橫豎十字線任意增加、可水平上下移動、自動尋邊。 測量工具:長度測量/圓直徑、周長、面積測量/矩形長、寬、周長、面積測量/多邊形周長、面積測量/圓心距測量/圓弧弧度、弧長測量/直線夾角、圓內角測量等,測量精度達1微米。 | |
主要適用行業 | 廣泛用于手機屏爆破粒子,LCD/LED芯片,半導體產品、電鍍行業,PCB板鍍層厚度測量,金屬結構分析等,廣泛用于科學教研、金相分析、工業檢測、5G行業等領域。 |
